نصب دریچه اسلوت اگرچه در ظاهر یک کار ساده مثل پیچ کردن یک قطعه روی سقف به نظر میرسد، اما در عمل یکی از جزئیات بسیار مهم در اجرای سیستم تهویه مطبوع است. کوچکترین اشتباه در تراز، محل نصب، اتصال به کانال یا تنظیم دمپر میتواند باعث ایجاد صدای آزاردهنده، پخش نامناسب هوا و نارضایتی کامل کارفرما از کل سیستم شود. در این راهنما، به صورت مرحله به مرحله آموزش نصب دریچه اسلوت و مراحل اجرای آن را مرور میکنیم.
دریچه اسلوت چیست و چه نقشی در سیستم تهویه دارد؟
دریچه اسلوت (Slot Diffuser) نوعی دریچه تنظیم هوا خطی است که هوا را از طریق شیارهای باریک و پشت سرهم در طول دهانه پخش میکند. این دریچهها معمولاً در سقفهای کاذب کناف، آلومینیومی یا شبکهای نصب میشوند و همزمان دو هدف را پوشش میدهند: توزیع یکنواخت هوا و حفظ ظاهر مینیمال و شیک سقف.
معرفی دریچههای خطی اسلوت و کاربردهای رایج آن
دریچه اسلوت در فضاهایی مثل واحدهای مسکونی مدرن و تهویه مطبوع خانگی، واحدهای اداری، فروشگاهها، هتلها و انواع سیستم تهویه صنعتی بسیار استفاده میشود. به جای یک دریچه سقفی چهارگوش کلاسیک، یک خط باریک و طولانی روی سقف میبینید که هوا را نرم و خطی در فضا پخش میکند. این نوع دریچه:
- برای فضاهایی با سقف کاذب یکپارچه و طراحی مینیمال مناسب است.
- امکان هدایت هوا در یک یا دو جهت را فراهم میکند.
- میتواند روی کانال چهارگوش، اسپیرال یا حتی پلنیوم باکس نصب شود.
دریچه اسلوت در کنار سایر تجهیزات مانند دریچه تأمین هوا نقش مهمی در توزیع مناسب جریان هوا دارد.

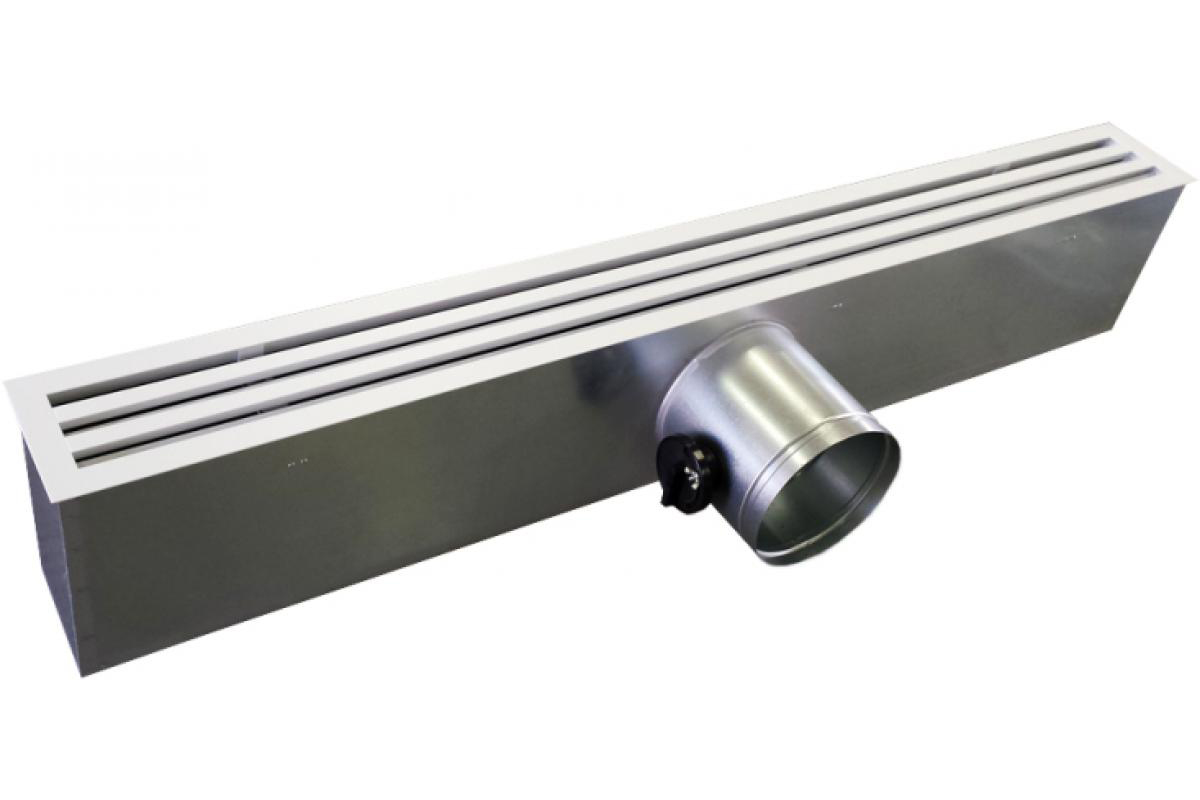

تفاوت دریچه اسلوت با دریچههای معمولی سقفی و دیواری
دریچههای معمولی سقفی اغلب مربعی یا مستطیلی هستند و الگوی پخش هوا در آنها بیشتر نقطهای است. اما دریچه اسلوت، پخش هوا را خطی و در طول مسیر انجام میدهد. تفاوتهای اصلی این دو دریچه به شرح زیر است:
- ظاهر: اسلوت باریک و کشیده است، دریچه معمولی حجیمتر دیده میشود.
- پخش هوا: اسلوت در طول مسیر، هوای بیشتری را با سرعت کنترلشده وارد فضا میکند.
- هماهنگی با معماری: اسلوت با نور مخفی، خطوط سقف و شیارهای طراحی بهتر هماهنگ میشود.
پس در پروژهای که معمار روی جزئیات سقف حساس است، دریچه اسلوت اغلب انتخاب اول است؛ به شرطی که درست نصب شود.
برسی های لازم قبل از شروع نصب
یک نصب موفق همیشه از قبل اجرا روی نقشه و در مرحله هماهنگی با تیمهای دیگر شروع میشود. اگر بدون بررسی، فقط دهانه را ببُرید و دریچه اسلوت را پیچ کنید، ممکن است بعداً با مشکل مواجه میشوید.
مطالعه نقشههای مکانیکی و معماری
برای شروع نصب دریچه اسلوت لازم است نقشههای مکانیکی شامل مسیر کانالکشی و محل دقیق دریچهها را کنار نقشههای معماری و طرح سقف کاذب بررسی کنید.
در این مرحله باید محل دقیق دریچه نسبت به پنجرهها، دیوارهای خارجی و داخلی، فاصله آن از منابع حرارتی یا سرمایشی مانند رادیاتور و پنجرههای آفتابگیر و همچنین احتمال تداخل با چراغها، خط نور، اسپیکرها یا سنسورها را به دقت ارزیابی کنید. هرچقدر این هماهنگیها قبل از اجرای سقف کاذب انجام شود، احتمال بروز خطا، نیاز به تخریب یا اصلاح در زمان نصب کاهش پیدا میکند و اجرای پروژه با دقت و کیفیت بیشتری پیش خواهد رفت.
بررسی محل نصب نسبت به مبلمان، دیوار و منابع حرارتی
پس از بررسی نقشهها، لازم است شرایط واقعی کارگاه نیز در نظر گرفته شود؛ زیرا چیدمان مبلمان، موقعیت دیوارهای نهایی و نحوه استفاده از فضا ممکن است با نقشه اولیه تفاوتهایی داشته باشد. نصب دریچه اسلوت دقیقاً در بالای تختخواب یا محل نشستن افراد مناسب نیست و توصیه نمیشود. همچنین رعایت فاصله مناسب از دیوارهای خارجی یا سطوح شیشهای ضروری است تا هوای سرد یا گرم در این نواحی تجمع پیدا نکند.
در محیطهای اداری نیز باید توجه داشت که مسیر حرکت هوا به طور مستقیم به سمت کارمندان پشت میز هدایت نشود. این نکات هرچند در نقشهها کمتر دیده میشوند، اما در تجربه نهایی کاربران تأثیر کاملاً محسوس دارند.

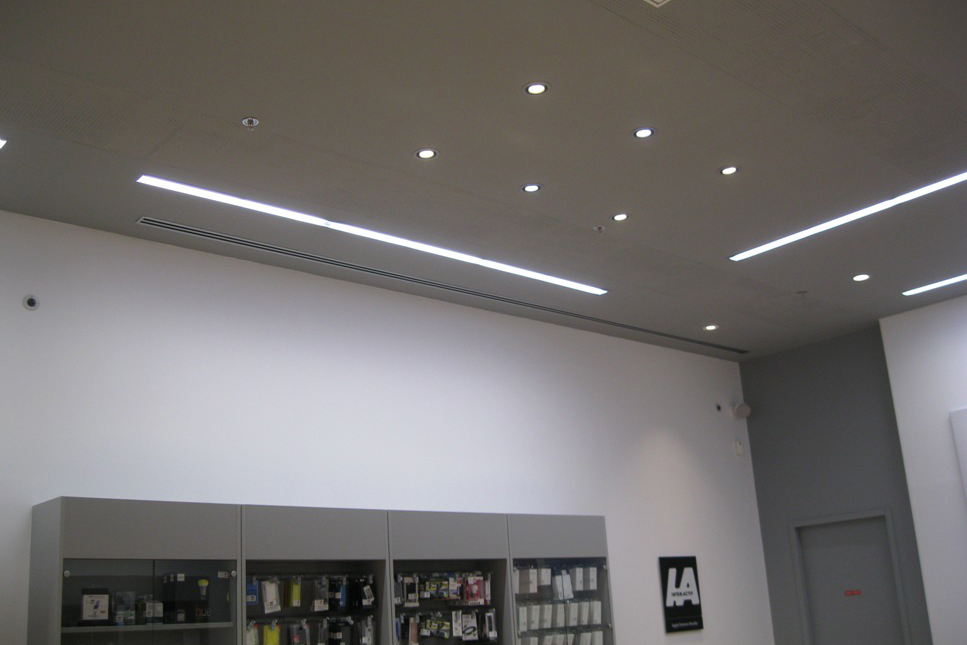

انتخاب ابعاد و نوع مناسب دریچه اسلوت
برای عملکرد صحیح سیستم تهویه، انتخاب درست سایز و نوع دریچه اسلوت اهمیت بیشتری از مرحله نصب دارد. تعداد شیارها، عرض دهانه، طول دریچه و میزان دبی هوای عبوری باید براساس محاسبات تاسیساتی تعیین شوند؛ زیرا هرچه حجم هوا بیشتر باشد، معمولاً به شیارهای بیشتری برای کنترل سرعت خروجی نیاز است.
بهتر است طول دریچه تا حد ممکن با طول فضا هماهنگ شود تا پخش هوا یکنواختتر انجام گیرد. پیش از سفارش نهایی نیز لازم است نقشه کانال، نوع سیستم تهویه (داکت اسپیلت یا چیلر و هواساز) و نیاز به خرید دمپر با طراح تاسیسات و تأمینکننده بررسی شود تا از خطا، عدم تطابق ابعادی و دوبارهکاری جلوگیری شود.
ابزار و متریال مورد نیاز برای نصب دریچه اسلوت
برای نصب دقیق و حرفهای دریچه اسلوت، لازم است ابزار اندازهگیری، برش و تراز به همراه متریال اتصال در دسترس باشد. ابزارهای پایه شامل متر نواری، تراز لیزری یا دستی، مداد علامتگذاری، کاتر تیز و در صورت نیاز اره چکشی یا افقیبر است. این ابزارها کمک میکنند محل نصب دقیق مشخص شده و دریچه کاملاً تراز در سقف کاذب قرار بگیرد.
ابزار ضروری:
- متر نواری دقیق
- تراز لیزری یا دستی بلند
- مداد یا ماژیک علامتگذاری
- کاتر یا تیغ مخصوص سقف کاذب
- اره چکشی یا افقیبر برای برشهای لازم
متریال مورد نیاز:
- پیچ و رولپلاک مناسب نوع سقف
- پروفیل تقویتی برای زیرسازی
- نوار چسب آلومینیومی یا چسب درزگیر
- در صورت نیاز، پشم سنگ یا عایق صوتی
استفاده از همین ابزار و متریال استاندارد باعث میشود دریچه بدون صدا، بدون لرزش و با عمر طولانی نصب شود.

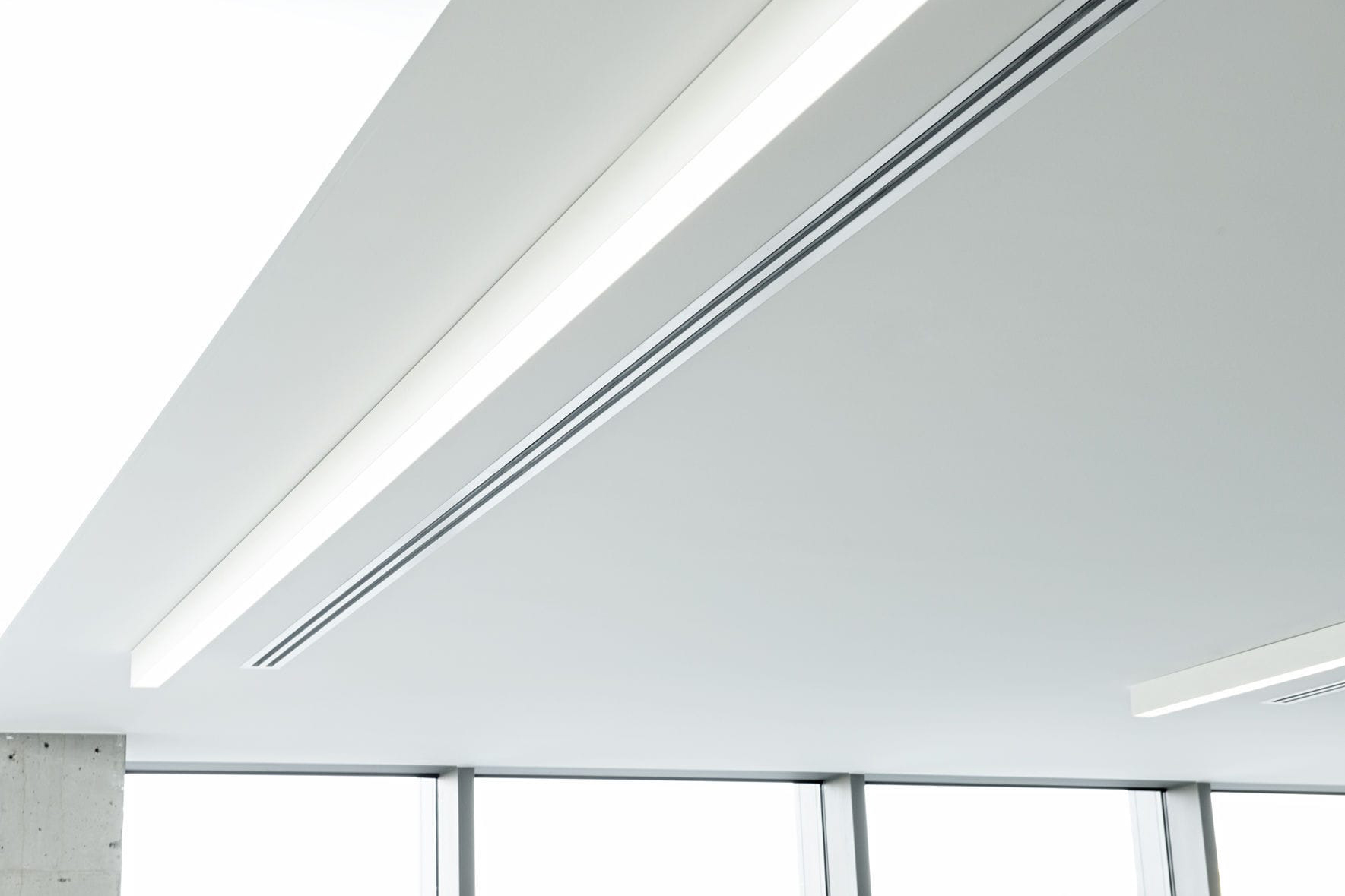

آمادهسازی دهانه کانال و سقف کاذب برای نصب دریچه اسلوت
پیش از نصب دریچه اسلوت باید دهانه کانال و سقف کاذب کاملاً آماده و هماهنگ با ابعاد دریچه باشند تا نصب بدون خطا انجام شود.
کنترل دهانه کانال:
- اندازه دهانه را با ابعاد دریچه هوا یا پلنیوم مقایسه کنید.
- اختلافهای کوچک قابل اصلاح هستند، اما اختلاف زیاد نشانه خطای کانالکشی است.
- کانال باید شاقول و نزدیک به سقف کاذب باشد تا اتصال کوتاه و مستقیم انجام شود.
- اگر کانال کج یا دور از سقف است، اصلاح آن باید قبل از نصب انجام شود.
تقویت زیرسازی سقف کاذب:
- در امتداد دریچه، پروفیل تقویتی نصب کنید تا وزن دریچه و پلنیوم باکس را تحمل کند.
- پیچها باید به زیرسازی محکم متصل شوند، نه فقط به صفحه گچی.
- در طولهای زیاد، آویزهای بیشتر لازم است تا وزن بهطور یکنواخت پخش شود و سقف دچار ترک یا تاببرداشتگی نشود.

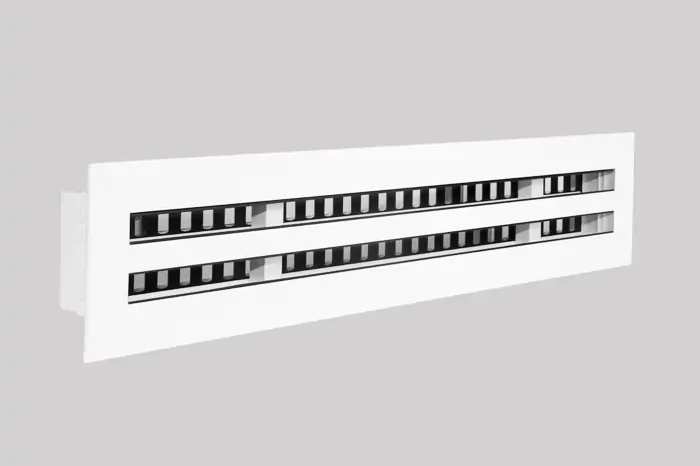

مراحل نصب دریچه اسلوت روی سقف کاذب
نصب دریچه اسلوت شامل چند مرحله اصلی است که رعایت درست آنها باعث میشود دریچه کاملاً تراز، بیصدا و هماهنگ با طراحی سقف باشد.
اندازهگیری دقیق و برش دهانه سقف
در آغاز، محل نصب براساس نقشه مشخص و با تراز لیزری روی سقف علامتگذاری میشود تا خط دریچه دقیقاً با خطوط معماری سقف همراستا باشد. سپس دهانه نصب کمی کوچکتر از اندازه فریم برش داده میشود تا فریم به درستی روی سقف قرار بگیرد. تمیز بودن برشها و رعایت تراز باعث میشود دریچه بعد از نصب کاملاً صاف و بدون شکستگی بصری دیده شود. در سقفهای شبکهای نیز لازم است تایل برش داده شده یا تایل جدید مخصوص دریچه استفاده شود.
نصب فریم و جایگذاری بدنه دریچه
در این مرحله فریم در دهانه قرار میگیرد و با پیچ به زیرسازی محکم میشود. کنترل تراز فریم بسیار مهم است، چون کوچکترین انحراف، خط باریک و طولی اسلوت را از زیبایی خارج میکند. پس از محکمشدن فریم، بدنه اصلی دریچه در محل نصب شده و در صورت وجود دمپر داخلی، قبل از بستن کامل باید حرکت نرم و عملکرد دقیق آن بررسی شود. شیارهای قابل تنظیم نیز در حالت اولیه قرار میگیرند تا در مرحله تنظیم airflow بهترین عملکرد را ارائه دهند.
اتصال به کانال و تنظیم نهایی جریان هوا
در پایان، دریچه از طریق تبدیل یا نصب پلنیوم باکس به کانال اسپیرال یا چهارگوش متصل میشود. برای جلوگیری از نشت هوا و صدای سوت، تمام اتصالات با نوار چسب آلومینیومی استاندارد آببندی میشوند. پس از راهاندازی سیستم، دبی هوای خروجی با دمپر تنظیم شده و جهت پرهها طوری اصلاح میشود که هوا به صورت یکنواخت در فضا پخش شود و کوران ناخوشایند ایجاد نکند. این مرحله تأثیر زیادی بر آسایش حرارتی و عملکرد نهایی سیستم دارد.

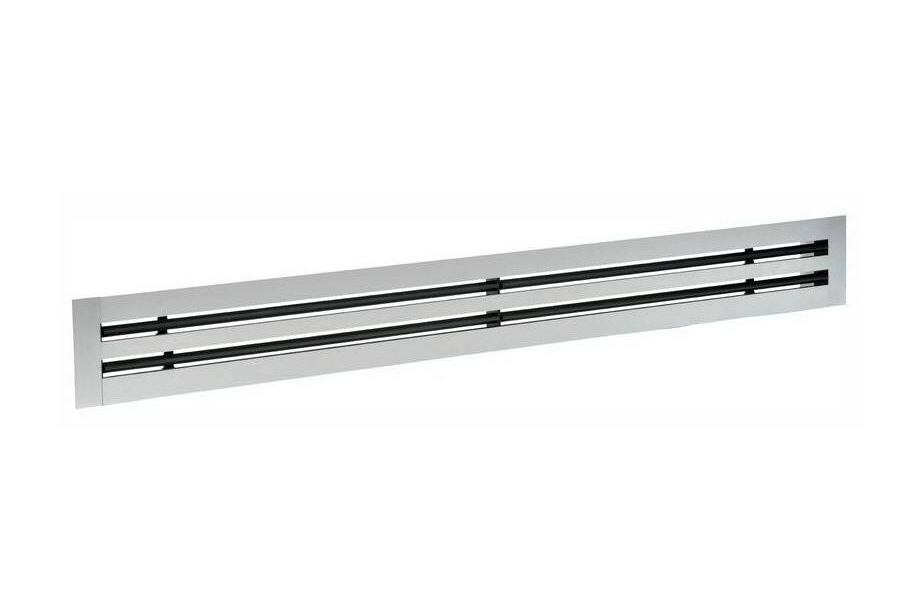

خطاهای رایج در نصب دریچه اسلوت و راهحلهای اصلاحی
بسیاری از مشکلات سیستم تهویه به خطاهای ساده در نصب دریچه اسلوت برمیگردد. یکی از رایجترین موارد، تراز نبودن دریچه با سقف کاذب است؛ حالتی که باعث کجی، اختلاف ارتفاع و ظاهر نامرتب میشود. این مشکل معمولاً به دلیل عجله در نصب، نبود تراز لیزری یا ضعف زیرسازی رخ میدهد. راهحل آن، شُل کردن پیچها، اصلاح زیرسازی و تراز کردن مجدد دریچه است.
مشکل دوم، صدای اضافی، لرزش یا پخش نامنظم هوا است که معمولاً از دبی هوای بیش از حد، نشت در محل اتصال کانال یا تنظیم نبودن دمپر ناشی میشود. برای رفع این موارد باید دبی واقعی بررسی، اتصالها آببندی و دمپر به درستی تنظیم شود؛ و اگر مشکل از کوچک بودن دریچه است، انتخاب ابعاد مناسب ضروری خواهد بود.
جمع بندی
در نهایت، کیفیت نصب دریچه اسلوت به چهار پایه اصلی وابسته است: انتخاب دقیق مدل و اندازه دریچه متناسب با حجم هوای مورد نیاز و طراحی فضا، آمادهسازی اصولی سقف کاذب و زیرسازی، اجرای یک اتصال درست و کاملاً آببندیشده به کانال و تنظیم نهایی دمپر و شیارها برای ایجاد جریان هوای یکنواخت و بیصدا.
